长沙梅溪湖国际文化艺术中心

项目图册
  • 设计结束时间

    2011年04月09日

  • 竣工时间

    2018年02月15日

  • 境内、外合作设计单位

    Zaha Hadid Architects

  • 建筑功能(地上,地下)

    剧场及配套用房,设备用房、地下车库

  • 用地性质

    文化用地

  • 设计使用年限

    50年

  • 建设用地面积

    8.8080㎡

  • 总建筑面积

    126012.59㎡

  • 地上面积

    74799.59㎡

  • 地下面积

    51213㎡

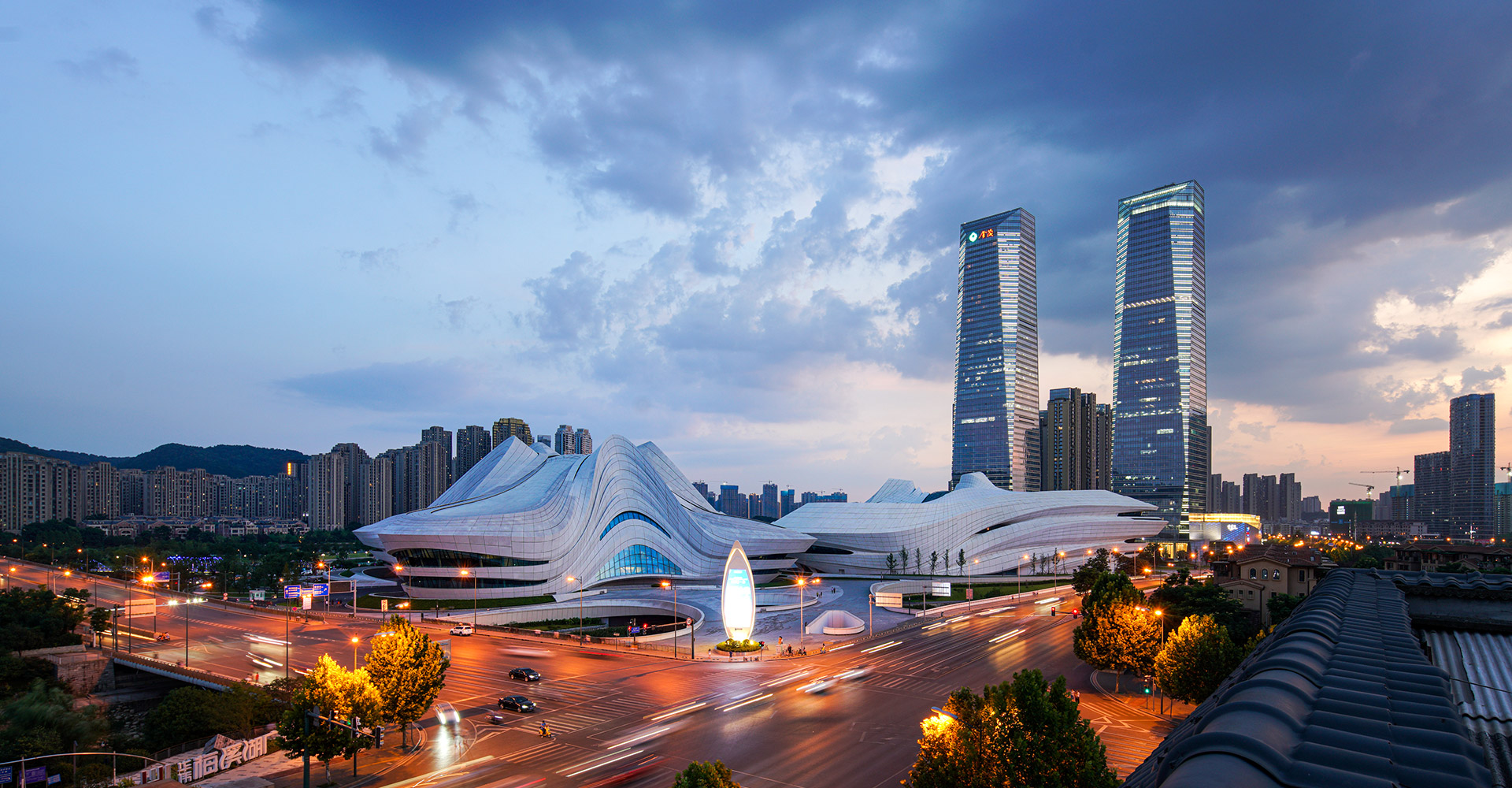

长沙梅溪湖国际文化艺术中心由三个相对独立的单体组成,包括一个 1800 座的大剧场、一个 500 座的小剧场(多功能厅)、一个当代艺术馆;以及为整个项目配套的零售,餐厅和咖啡厅,以及为以上公共设施配套的设备用房、剧务用房、演出用房、行政用房、停车场等。


扎哈·哈迪德建筑师事务所为文化艺术中心提出的概念是一个城市性的,由不同场所围绕“中心广场”所构成的网络。这些场所是:大剧场,艺术馆,小剧场(多功能剧场)和商业设施。文化艺术中心的设计结合了不同的层次,建立起一个鲜明的个性,避免建筑设计过于单一或者视觉混乱。三个主要的建筑组成一个相辅相成的一个家族。各个建筑单体的形态与功能相呼应。这种独立有个性的形式强烈地散发着城市的易读性及参观方向的清晰性。多变性与连贯性的结合,是建立强烈城市感的最好途径。

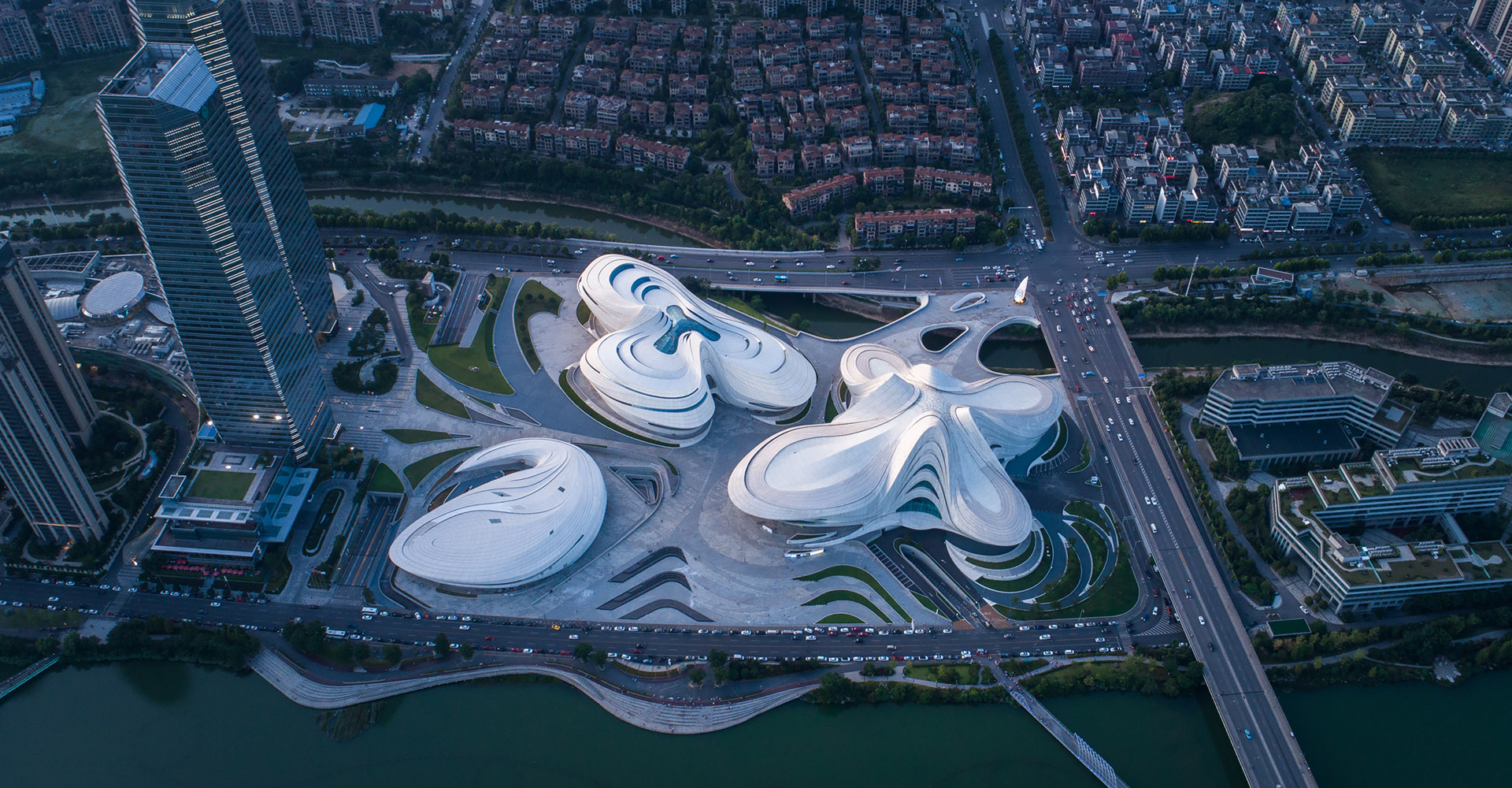

长沙梅溪湖国际文化艺术中心的总体布局功能分区明确,各部分相对独立又有紧密的联系。地下室中的停车库是共享的,各单体的地下区域既独立又有联系。到地上部分,三个单体相对独立,各据基地一角,大剧场位于东面,小剧场位于西南面,艺术馆位于西北面。三个单体的主入口均面向中心广场,位于不同的标高,方便大量人流集散又利于广场空间与大堂空间之间的连续贯通。各单体的后勤办公,货运通道,设备区域均位于相对面向中心广场的前厅而言的后区,位置相对安静,流线清晰独立,避免大量人流的干扰。


建筑造型缘起于“芙蓉花”,每个单体由“芙蓉花”的花瓣衍生而来。大剧场为四片花瓣,艺术馆为三片花瓣,小剧场为一片花瓣,高高低低地散落在梅溪湖畔。

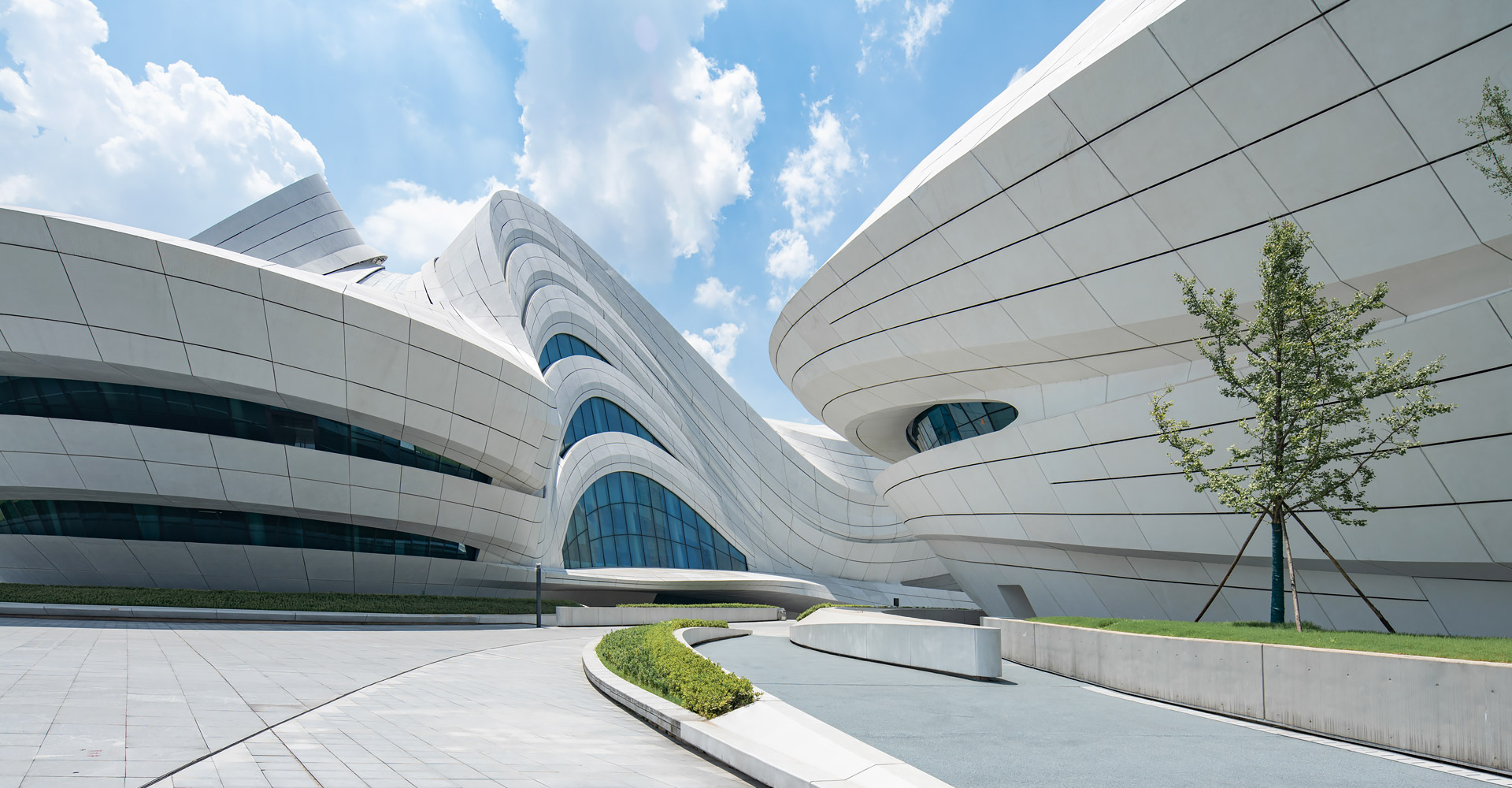

选择恰当的外幕墙材料会更加突出建筑物的三维形态。三个单体建筑外幕墙材料为 GRC 玻璃纤维加强混凝土板与玻璃的组合,大剧场与艺术馆屋面较为平整的区域采用铝单板屋面系统。

建筑物的表皮根据建筑立面的朝向而做出不同的选择。

建筑专业-设计理念与技术策略

本项目三个建筑造型缘起于“梅花”,每个单体由“梅花”的花瓣衍生而来。大剧场为四片花瓣,艺术馆为三片花瓣,小剧场为一片花瓣,高高低低地散落在梅溪湖畔。三个抽象的造型均为行云流水般的流线型设计,主体均为(钢)框架-钢筋混凝土剪力墙结构体系,屋盖均为单层钢网格结构体系。


1、外立面及屋盖钢结构均跟随外墙形体的走向设计,空间曲折多变. 整体结构外形尺寸较大且无结构缝,钢结构造型采用了双曲单层网壳,空间变化多

2、大剧场前厅入口倾斜式竖向承重双曲单层网壳,南北长58m,东西宽 43m,最大倾斜角度超过 40 度

3、本工程外幕墙造型奇特,犹如绽放的“芙蓉花”,完全由大小不一、曲率不同的 1.1 万余块 GRC 拼接而成,每块 GRC 与主体结构的连接角度不尽相同


设计过程中采用BIM协同优化各专业设计,使设计更加合理;施工阶段全过程采用BIM协同管理多个不同的施工单位,避免多个专业在各自施工中出现混乱交叉返工等影响工期及损耗经济效益事宜。


本工程主体结构与外幕墙理论空间只有 1m,其中包含了防水保温、天沟、虹吸、通风、避雷、泛光照明等系统,空间狭窄,日后如何保证定期进行屋面穿透管线、防水层检修维护,一旦局部出现雨水渗漏时能及时有效的进行板块拆卸,对于渗漏点进行排查抢修,并能快速恢复尤为重要。

GRC 连接节点设置成一端为插入端,另一端为闭合端的连接形式,后期人员只需通过简易的龙门架便可进行板块的拆除,有效解决了后期维护及检修问题。



结构专业-设计特点

本工程地下一层,地上含三个单体,分别为 1800 座大剧场、艺术馆及小剧场,结构设计上地下整体不分缝。


大剧场结构设计方面,结构体系为框架-剪力墙+外钢框架网格屋盖结构。周边倾斜钢框架主要是结合建筑外皮随形布置。倾斜钢框架柱除了承受幕墙及其上的屋顶荷载外,还作为各层楼面(前厅连廊、两侧舞台、后舞台)的边支承柱。整个周边框架主要由落地框架柱、楼面(檐口、墙面)环梁、封闭支撑框架及四个周边功能区凹角连接体组成。从前述剖面图可知,倾斜钢框架柱与水平面的夹角达到了 37 度左右(Ⅲ、Ⅴ两侧舞台及 Ⅱ区前厅蜂窝处),Ⅳ区钢框柱倾角较小,与水平地面的夹角均在 78 度以上。结合建筑四周成空间椭圆放射外凸的特点,环梁是确保倾斜框架成为稳定受力结构和具有竖向荷载承载刚度的重要构件,设计中环梁尽量封闭贯通或以支撑框架为边界设置,设计中要求环梁与钢框柱刚接,保证整个倾斜框架结构具有较高的冗余度和拉结性,使得整个倾斜框架具有较好的抗连续倒塌性能。


由于建筑造型和外观要求,入口前厅采用双曲面单层网壳结构,本报告中下面简称为蜂窝(网格)结构。前厅蜂窝结构落地支承于-1.1m 楼面,其余倾斜框架柱支承于-4m或-5m 楼面,框架柱与楼面托梁采用铰接连接。斜柱对落地点楼面将产生较大的水平作用,设计分析中将予以了充分的分析考虑。


通过前厅连廊、左、右侧舞台区各层楼盖及屋盖钢结构等平面构件将周边倾斜钢框架与内部框架-剪力墙连为一体,两者协同工作,形成有效的竖向承载和抗侧力结构体系。倾斜框架在重力荷载下产生的倾覆弯矩,通过各层楼面梁板的拉压传递至内部抗侧结构。


前厅蜂窝结构是整个周边倾斜钢框架的组成部分,其结构是结合建筑师的造型要求和结构受力合理性融合而成的,其总体结构可以理解为双曲面单层网壳结构,杆件采用的基本断面为箱型截面,随空间中心曲线成弯扭。网格顶上部设置的贯通封闭钢梁、利用露台及楼面设置的水平环箍构件和网格蜂窝结构三者构成了自身稳定的具有竖向承载和水平抗侧能力的竖向构件结构。蜂窝顶贯通环梁不仅起到将蜂窝网格整体化、形成整体刚度的作用,同时作为上下不同竖向构件形式的过渡连接构件。前厅蜂窝结构共计 15个落地点,落地点之间采用箱型钢环梁协调以平衡部分环向水平力,底部设置抗震球形铰接钢支座。


前厅+11.0m 连廊最大跨度约 35m,拟采用钢箱梁截面,两端支承于蜂窝顶结构和前厅楼面上,两侧连廊采用外侧钢柱上悬挑钢梁支承牛腿,悬挑跨度约 5.0m。连廊结构、前厅电梯核心筒剪力墙、楼面系统、屋盖钢结构及蜂窝结构共同拉结组成一个稳定的空间受力结构,在竖向荷载作用下,连廊结构将承受较大的拉力,为蜂窝提供水平向支撑作用,设计中对于连廊拉力在平面构件(梁板)中的传递和连廊的舒适度将于以了分析。


针对大剧场的结构特点,对前厅蜂窝结构及其底部支承框支柱、钢连廊、薄弱连接部位楼盖、楼座悬挑支承柱、短柱等关键构件,进行抗震性能化设计;同时对斜折柱的受力特点、计算长度等进行了详细的分析,对前庭大跨连廊、悬挑楼座等舒适度进行了充分了论证。采用 Perform 3D 对结构在罕遇地震下的性态进行了详细分析,表明结构在罕遇地震下能够达到设计目标。

艺术馆在结构组成部分上主要包括:周边局部带支撑的倾斜钢框架、内部钢框架、剪力墙、中庭空间拱、空间钢屋盖及各层楼盖结构。


结合建筑功能分布、建筑平面、空间造型及建筑功能大空间要求,本工程竖向承载和抗侧力的结构体系采用(钢)框架-剪力墙结构,框架包含周边倾斜钢框架及内部钢框架。在主要竖向构件的布置上,将竖向承载和抗侧力体系结合起来考虑,实现构件的竖向承载和抗侧要求相协调。根据展厅的大空间、展览功能要求,并结合建筑的功能房布置,利用展厅周边墙体、楼梯、电梯、风井等适当布置剪力墙;同时,为了给钢框架提供必要的支撑,也设置了部分墙体,从而就形成三个区域较为均匀、竖向承载和抗侧能力的较强剪力墙及筒体布置。考虑到本单体呈“品”字形平面,单向长度在数字轴和字母轴方向分别达到了 176m 和 90m,在抗震上属于凹凸不规则平面,因此在三个展厅区分别利用建筑竖向电梯交通井及建筑墙体布置适量的剪力墙体、筒体,且每个区域的剪力墙布置较为独立、完整,组成艺术馆的第一道抗侧力防线。结合建筑各层平面功能布置,在适当区域布置钢管混凝土柱或钢框架柱,共同组成整个结构的抗侧力体系。为确保三个展区结构的可靠连接,协同工作,利用中庭竖向电梯,设置支承柱,通过加强各层水平交通楼面保证各部分协同工作。


框架柱主要截面形式为圆管和方钢管,框架梁采用 H 形截面。框架柱与建筑楼面梁组成钢框架结构,并通过楼面水平构件,将外围钢框架和剪力墙、筒体连为一体,确保整个结构竖向承载能力和抗侧能力。钢框架柱除部分(14 根)直接生根于基础,其它在承受竖向荷载和水平荷载方面均仅起辅助作用的周边幕墙钢柱(主要为周边外墙斜柱),采用铰接支承于地下室顶部混凝土梁、地下室柱、侧壁及周边混凝土梁上。内框架柱主要作为楼层、环廊的支承柱,与混凝土剪力墙共同组成竖向及抗侧力体系。


周边倾斜钢框架布置原则主要是结合建筑外皮随形布置。周边倾斜钢柱与水平面的夹角达到 59 度左右(Ⅲ区右侧)。整个周边框架主要由落地框架柱、楼面(檐口、墙面)环梁、楼层梁(屋面整体结构)及两个周边功能区凹角连接部组成。环梁为倾斜框架承受竖向荷载稳定性的重要构件,设计中环梁尽量封闭贯通或以支撑框架为边界。周边设置倾斜钢框架柱,除部分斜柱(Ⅱ、Ⅲ区)需支撑楼层、露台、走廊,作为框架结构的重要组成外,其它斜柱大多用于支撑周边外皮内的钢框架,辅助主框架实行建筑的功能及造型要求。


连接部主要是结合建筑造型,采用了单层空间管网结构,其整体造型下端支承于二层结构,上部通过撑杆支承于中庭结构拱及屋盖,中部局部与 5.9m 及 13.55m 楼层连接部处桁架连接。

在Ⅱ区大盒子展览区,由于建筑要求在首层 38m 进深范围内不能有竖向支承结构,为承托上部各层结构,并结合建筑的功能需求,在 C-5 轴 X 轴 C-G~C-K 之间,利用二层(5.900m)及二层夹层(10.650m)楼面设置转换桁架托柱,桁架高度 4.75m,桁架支承于两侧钢管柱上。


针对艺术馆的结构特点,对斜折柱的受力特点、计算长度等进行了详细的分析,对大跨展厅等舒适度进行了充分了论证。采用 Perform 3D 对结构在罕遇地震下的性态进行了详细分析,表明结构在罕遇地震下能够达到设计目标。



电气专业-综合效益

1、舞台工艺专业包括机械、灯光、音响及各类特效的设备,用电总量大,使演出和非演出时段变压器的负荷率差异很大,核算变压器容量时根据实际使用情况、过往的经验,合理压低同时系数,以优化设计、减少造价。


2、通过节能手段达到绿建二星标准,对环境保护、资源优化利用等都有积极作用。


3、本项目含甲等剧场、省级艺术馆,采用高设计标准,能促进人们的鉴赏能力,丰富当地的文化活动。


主要设计成员

建筑-负责人

教授级高级工程师:黄捷


高级工程师:张桂玲、赵亮星


建筑一所所长:黄皓山


工程师:林哲

结构-负责人

教授级高级工程师:黄泰赟

主任工程师:庄信

高级工程师:边建烽、杜元增、符景明、何铭基

设备-负责人

高级工程师:张慎、罗志焱,叶军,胡雪利

电气-负责人

高级工程师:丘星宇
