安徽省肥东第一中学新校区

项目图册
  • 设计结束时间

    2014年7月

  • 竣工时间

    2016年8月

  • 建筑功能(地上、地下)

    地上:教学、办公、运动、住宿;地下:汽车库、人防

  • 用地性质

    教育用地

  • 设计使用年限

    50年

  • 建设用地面积

    243630㎡

  • 总建筑面积

    146475㎡

  • 地上面积

    129025㎡

  • 地下面积

    17450㎡

本工程用地呈长方形用地,南北长约647 米,东西窄约378 米,总占地面积243630㎡。场地红线内无具体建筑控制线要求,但设计时设计了消防环路,故建筑相对于红线均内退。无具体限高要求,设计时多层建筑按不高于24 米考虑,教师公寓按高层建筑设计,11 层约36 米高。三栋教学楼及学生公寓均考虑日照间距要求,且教学楼有教室一侧长边之间对位间距大于25 米。场地主入口设在北侧瑶岗路上,东、西、南侧各设次入口一个。容积率无具体要求,绿化率不低于30%,停车主要解决在体育馆地下车库内,且考虑战时人民防空要求,主入口附近解决部分地面停车。


建筑专业


1、项目概况:肥东一中新校区项目位于安徽省合肥市肥东新区,用地面积约365亩,其周边交通市政等条件成熟。用地东侧是一条30余米宽的城市河流,基地南北向地势基本平坦。项目总占地面积243630 m²,总建筑面积约146475m²。

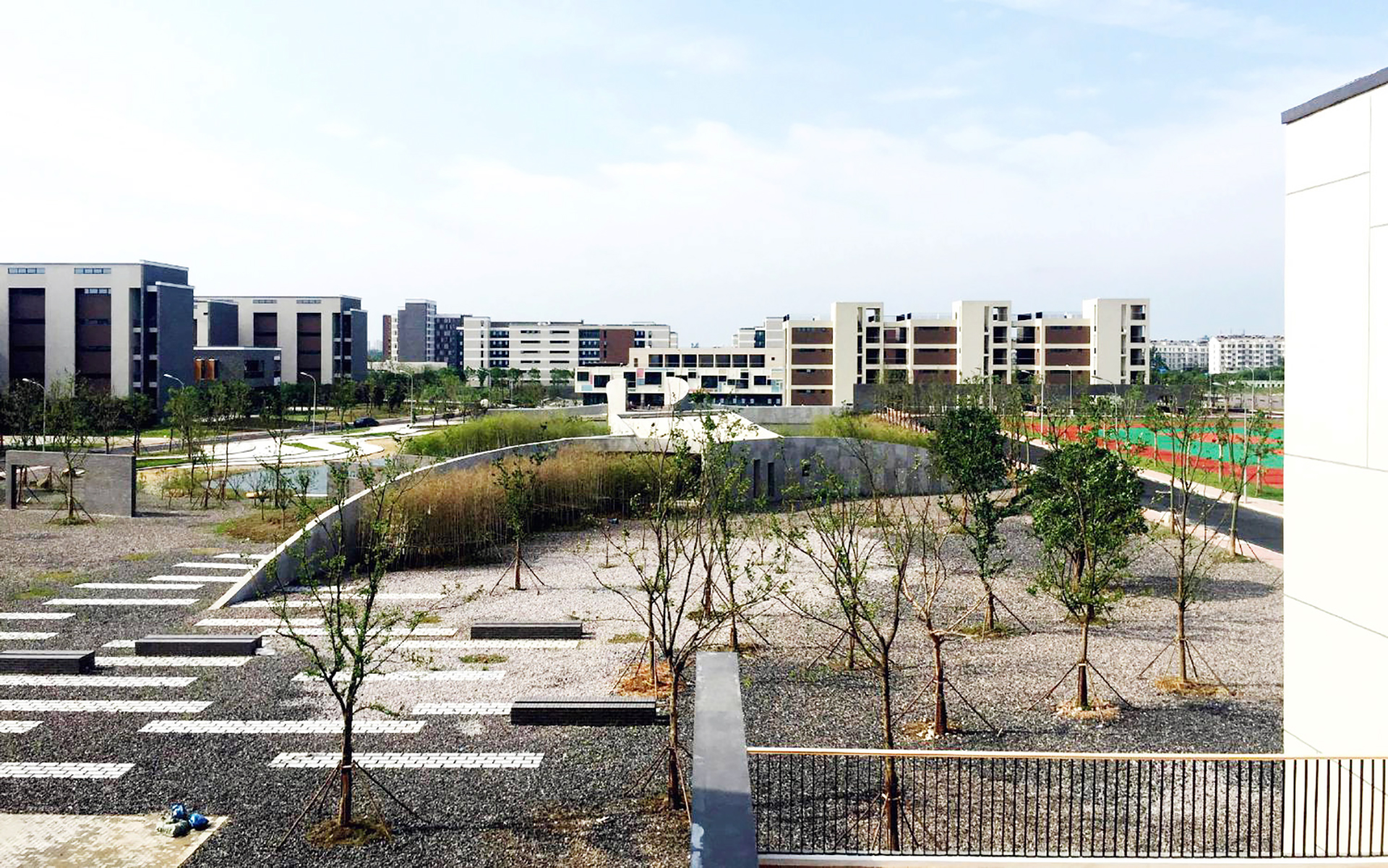

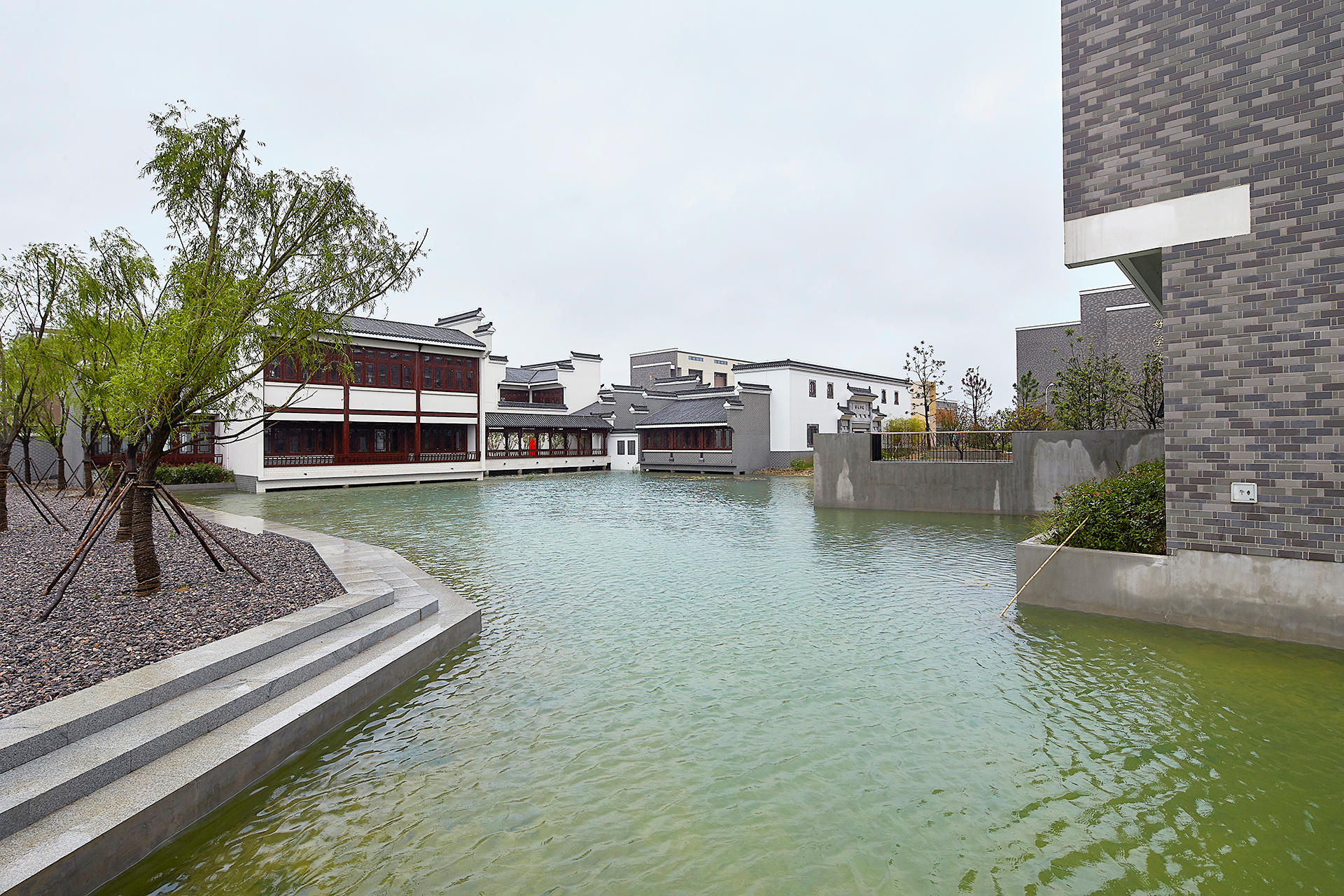

2、设计理念:秉承了传统巢湖北岸民居特有的村落格局规划思想——“九龙攒珠”,即以用保留的场地内原有的水系为中心,向周围分散组织交通体系、建筑单体和院落格局等。此外,稻田、老树、油菜花等景观穿插其中,在大的校园尺度内,构建了多层次、多形态的校园空间,使校园的师生都经历开放空间——半开放空间——具体使用空间的层级变化。

3、材料构造:建筑用材上采用“粗粮细作”的设计手法通过利用巢湖北岸传统民居的材料来展现一种有传统地域色彩的建筑表征。用朴实无华的材料来达成经久、耐看实际效果。整体采用黑白为基准色调,即体现出巢湖北岸传统建筑的“青砖白缝”的建筑特点和朴实,细致的传统韵味,同时又具有时代精神。

4、耕读文化:田园校园的设计理念体现了传统文化中“耕读传家”的意味,这同肥东一中“学习和生活并重"的教学理念相符合。营造一种在“生活中学习,在学习中生活”校园空间品性。



结构专业


一段综合行政楼:为框架剪力墙结构,抗震等级框架四级,剪力墙三级。二段综合实验楼:地上四至五层。为框架剪力墙结构,抗震等级框架三级,剪力墙二级。三段综合教学楼:为框架剪力墙结构,抗震等级框架三级,剪力墙二级。四段综合艺体楼:为框架剪力墙结构,抗震等级框架三级,剪力墙二级。五段国际部综合教学楼:地上五层。为框架剪力墙结构,抗震等级框架三级,剪力墙二级。六段生活服务楼:为框架剪力墙结构,抗震等级框架三级,剪力墙二级。七段学生公寓:为剪力墙结构,抗震等级剪力墙三级。八段教师公寓:为剪力墙结构,抗震等级剪力墙三级。九段体育场看台:为剪力墙结构,抗震等级剪力墙二级。十段心理咨询室:为剪力墙结构,抗震等级剪力墙三级。1. 楼盖体系:板跨较大梁采用预应力结构。2. 楼盖体系:板跨较大板块采用现浇空心楼盖。3. 楼盖体系:体育馆屋盖,采用钢管桁架结构。4. 楼盖体系:看台屋盖悬挑跨度10m,采用方钢梁+膜结构。5. 有地下室结构处抗浮设计时采用配重及锚杆措施。6. 由于结构单元总长度超过规范要求,结构采取以下特殊措施a.每隔30~40m 设置施工后浇带。b.剪力墙水平筋间距150mm。c.顶层剪力墙钢筋间距加密为100mm。d.连梁腰筋间距100mm,框架梁腰筋间距150mm。e.屋顶板及外露板跨中部位另加φ8@200 双向钢筋网。f.建筑专业采用外保温,屋顶保温加强。



设备专业


热回收、直膨机组、多联机、环保冷媒。舞蹈训练室设数码变容量多联中央空调系统,室外机设于屋顶。室内机的形式配合建筑装修。该系统冷媒采用R410A,系统性能参数不小于3.20w/w。体育馆、舞台采用直膨式屋顶空调机组,末端采用一次回风全空气系统,双风机运行保证过渡季节实现直流通风。机组带热回收(空调季节使用)。采用新风热回收系统形式、过渡季节70%最大新风量运行空调机组。根据场馆的特点采用下送风上回风的气流组织形式。空调机组台数控制场内的空调负荷的变化。室内桁架内布置空调风道,最大限度的满足吊顶高度。本工程执行《安徽省公共建筑节能设计标准》(DB34/T753-2007)。


给水供水系统分两个区,低区2 层及以下,由市政水直供;高区3 层及以上,由叠压供水设备供给,超过0.35MPa 的设支管减压。热水给水系统分为一个区,超过0.35MPa 的设支管减压。排水雨、污分流制,分别排至西侧北张路、东侧蔚然路雨水市政管线。本工程合流系统,地上排水采用重力流,地下室采用压力排水。


工程设有室外消火栓系统、室内消火栓系统、自动喷洒灭火系统。校区设室内消火栓给水系统,设计用水量:15 l/S。加压水泵设于六段地下室消防泵房,八段教师宿舍楼屋顶设有18m3 高位水箱稳压。四段地下车库设自动喷洒给水系统,设计用水量:35L/S,均采用湿式系统。



电气专业

强电:

本工程两路高压电源采用互备方式运行,要求任一路高压电源可以带起楼内全部一、二级负荷。配电干线采用放射与树干相结合的配电方式。消防负荷、重要负荷、容量较大的设备及机房采用放射方式,就地设配电柜;容量较小分散设备采用树干式供电。消防水泵、消防电梯、防烟及排烟风机等消防负荷的两个供电回路,消防负荷在最末一级配电箱处自动切换;二级负荷采用双路电源供电,适当位置互投后再放射式供电。


本工程照明分为教室、办公照明、食堂、餐厅照明、礼堂照明、体育馆照明、宿舍照明、车库照明、公共照明和应急照明。灯具选型基本原则为优选节能型高效光源及灯具,一般照明以采用电子镇流器的节能型高效无眩光荧光灯或紧凑型荧光灯(高功率因数、低谐波型产品)为主,荧光灯光源优选T5 型荧光灯管;金属卤化物灯采用节能型电感镇流器,灯具就地设置电容补偿。


弱电:

本工程弱电系统包括:通信系统及综合布线系统、有线电视系统、建筑设备监控系统、安全技术防范系统、广播/扩声与会议系统、信息导引及发布系统、多媒体教学系统、校园一卡通系统、火灾自动报警及联动控制系统。


弱电系统规模及复杂程度较一般公建项目都大,设计中充分与学校有关部门交换意见、讨论方案,在方案中体现模块化、开放性、灵活性;在初步设计阶段根据智能化系统十几个子系统的要求,优化机房布置、竖井布置,规划管线路由;在施工图设计中重视教室设计节点,优化管线组织;在施工阶段,配合甲方招投标,配合分包商优化及调整设计,达到“交钥匙“工程”的标准。

北京市优秀工程设计二等奖
