2019中国北京世界园艺博览会国际馆

项目图册
  • 设计结束时间

    2017 年 06 月 30 日

  • 竣工时间

    2019 年 04 月 18 日

  • 建筑功能(地上、地下)

    登录厅、餐厅、厨房、库房、机电用房、办公等

  • 用地性质

    展览用地

  • 设计使用年限

    50年

  • 建设用地面积

    3.6ha

  • 总建筑面积

    22000㎡

  • 地上面积

    15402.4㎡

  • 地下面积

    6597.6㎡

本项目位于北京市延庆区,为中型展览建筑,展厅等级为乙等,在世园会期间承担世界各国家、国际组织、国际高新技术展示和国际竞赛等。

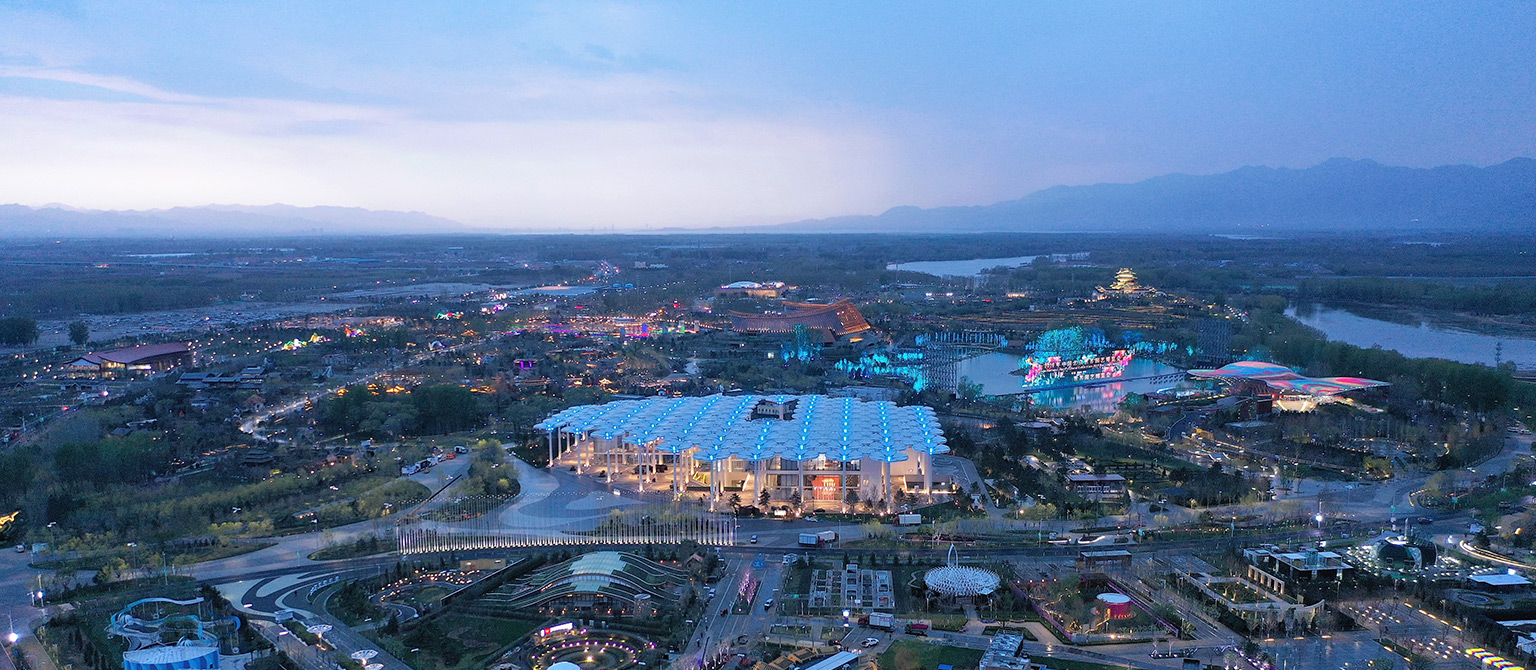

建设用地位于世园会园区围栏区中C地块,用地性质为展览用地。在“一心、两轴、三带”的规划结构下,位于世界园艺轴中部,紧邻中国馆和演艺中心,国际展园、中国展园环绕其间,西侧面向草坪剧场和湖区。


国际馆总图布局是开放式的分散布局,花伞的四周边界与环境融合,人们可以从四面八方进入国际馆用地。基地东北侧、南侧设有2个机动车出入口。北侧机动车出入口为满足北侧展厅的货物运输要求及VIP乘车进入国际馆的需求,南侧机动车出入口为满足南侧单层展厅的货物运输要求。上述两个机动车出入口通过内部道路联系,满足功能及消防要求。


国际馆所有展厅均设置在地上,包含4个展厅。其中,国际竞赛展厅位于基地南侧,为单层通高展厅,基地北侧设计为两个方型体量错动的双层展厅:首层为国家、地区展区,二层为国际组织展区和国际高新技术展区。


观众可以通过入口下沉广场进入位于地下层的登录厅,然后乘坐南侧自动扶梯到达首层国际竞赛展厅,再通过自动扶梯到达二层,通过连廊到达北侧二层展厅,参观完毕后乘自动扶梯至首层国家地区展厅,然后直接从首层进入室外广场,完成整个观展流线。首层的东北角设置了VIP出入口及门厅。北侧展厅的货物首先运至地下一层卸货场,进入库房,然后通过货运电梯运至首、二层各展厅。南侧展厅通过西侧室外卸货场运送展品。

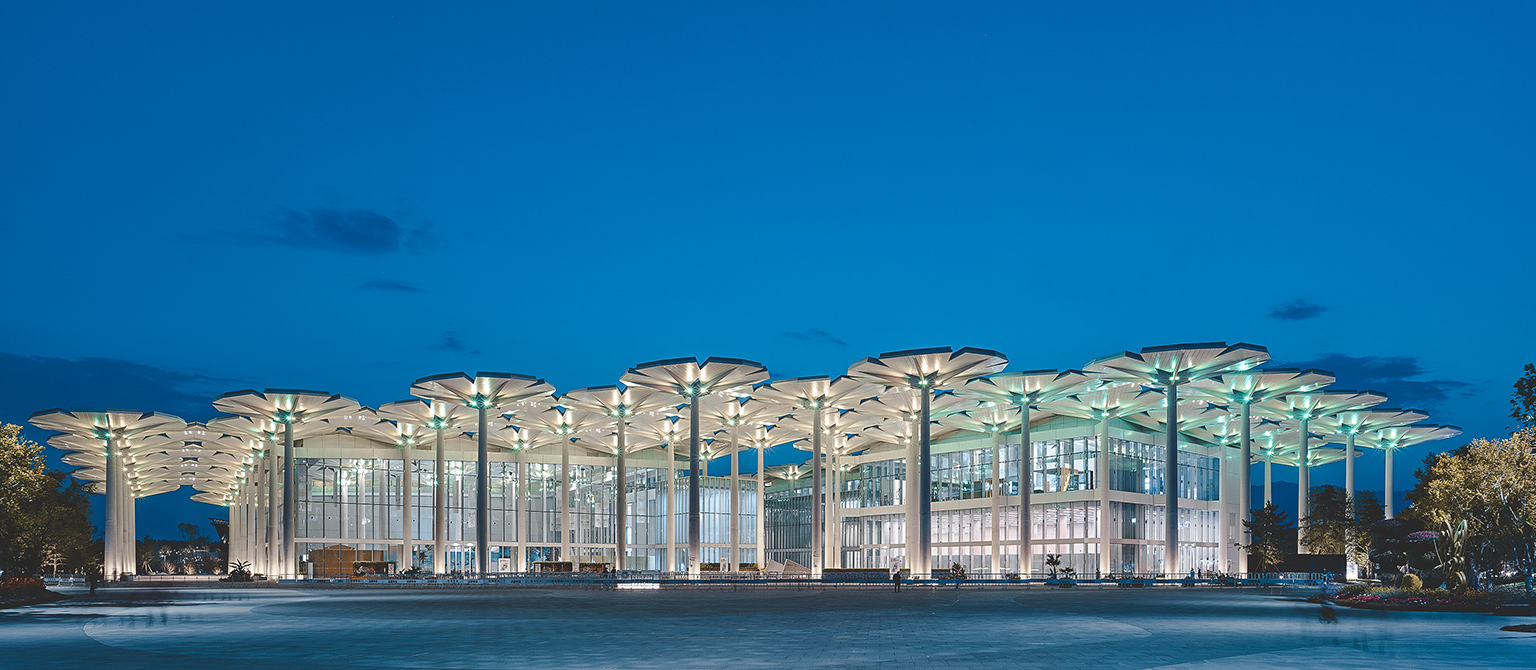

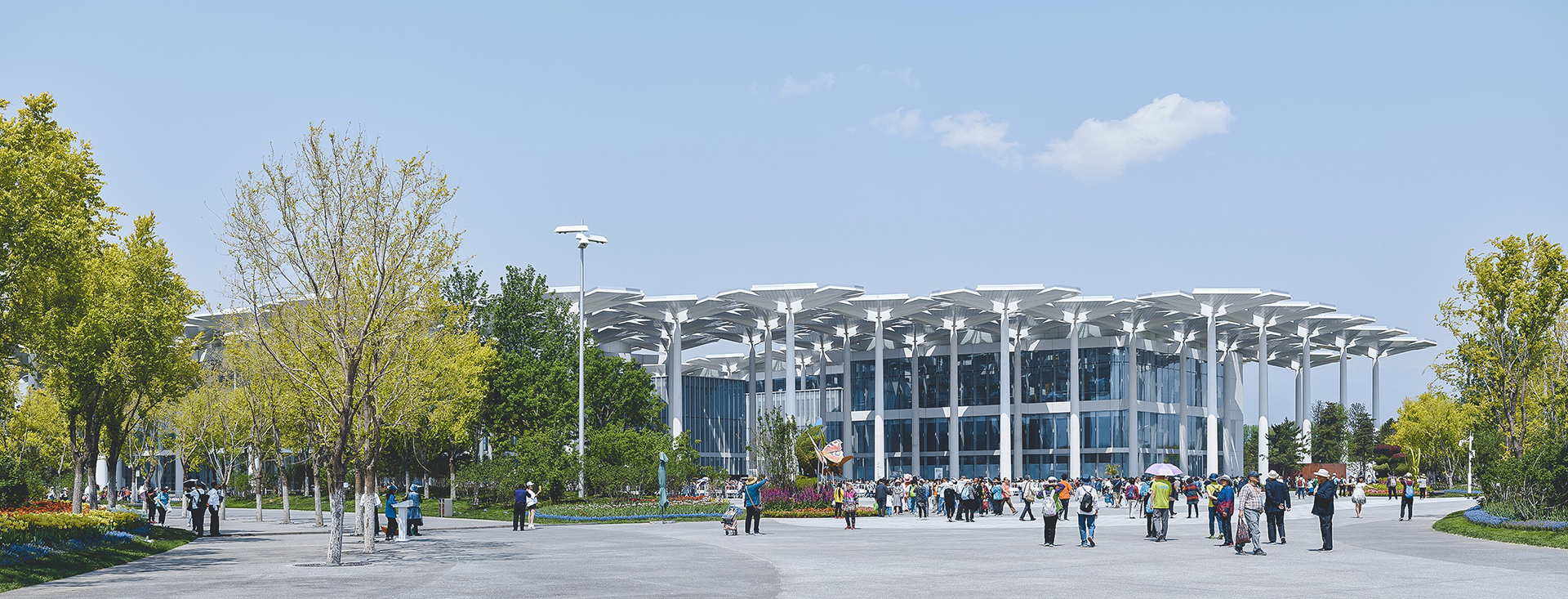

基地生态环境优美,考虑对环境最小干扰度和低姿态地与周围山水格局相融合,我们设计了一个以“花伞”为结构单元构件组成的平缓的不夸张的建筑造型——“花海”。建筑布局采用南北贯通的总图布局,建筑立面四个方向匀质,营造出相对模糊的建筑世界,既尊重大环境,又尊重周围小环境。考虑到大会会期是北京4月-10月的气候状况,花伞状顶棚像个巨大的城市遮阳伞,为人们提供一个舒适的驻足停留、休憩区域。


我公司设计团队作为设计总承包方,协调完成景观、夜景照明设计等专业专项设计内容。以环境优先的设计理念,结合花伞造型,室内外整体考量,完成室内外空间精装设计。所有专项设计与建筑整体理念协调统一,实现精细化、专业化控制和品质提升目标。


建筑专业-设计理念与技术策略

室外公共空间设计历来是世园会建筑设计的重要内容。由于不确定因素较多,因此我们采用“弱”设计的策略,为二次设计留有巨大的可操作空间。

展厅空间从最具适应性和灵活性的矩形大空间出发,综合考虑用地、南北重要公共空间的关系、规模、交通流线等多种因素,方案采用分开的两组矩形空间,整合所有的展厅。

建筑布局采用南北贯通的总图布局,建筑立面四个方向匀质,营造出相对模糊的建筑世界,既尊重大环境,又尊重周围小环境。


本项目在初步设计、施工图设计阶段采用BIM技术优化设备管线设计,取得了品质提升、施工质量、运维效益等方面的成果。

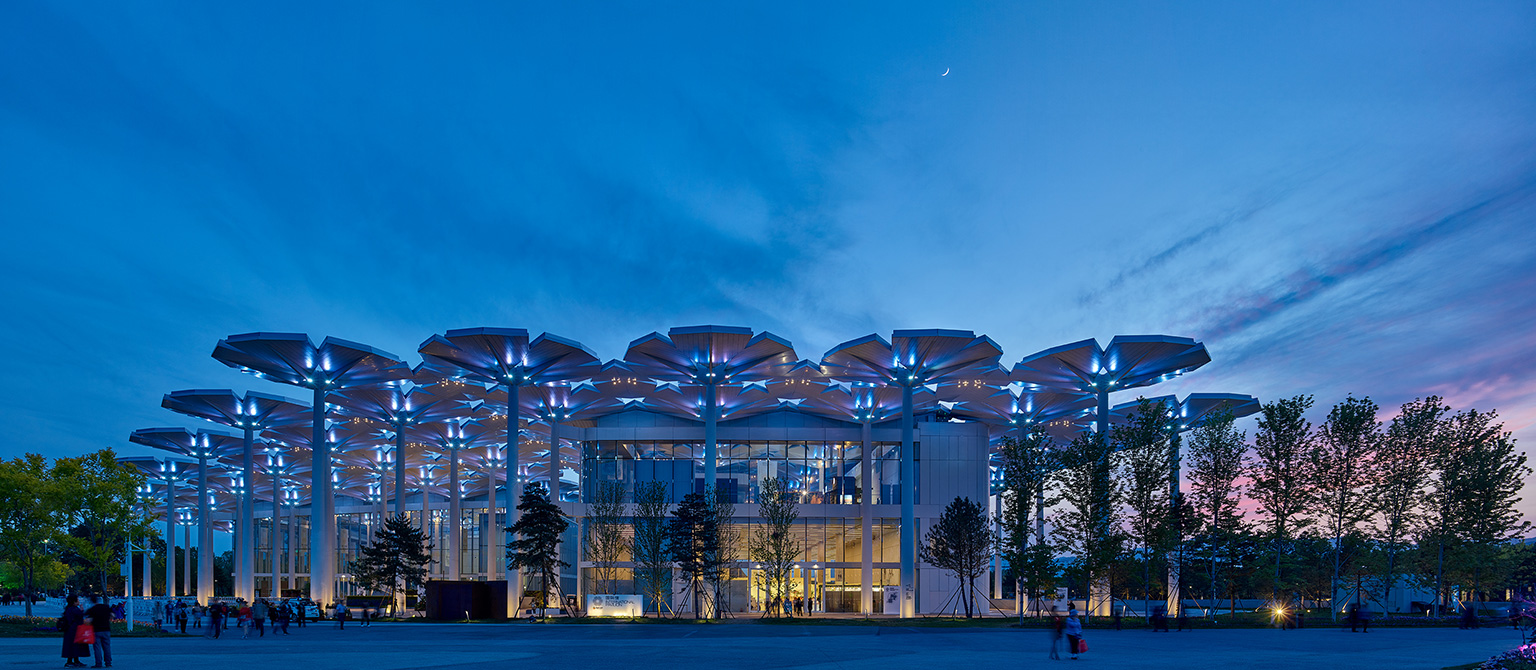

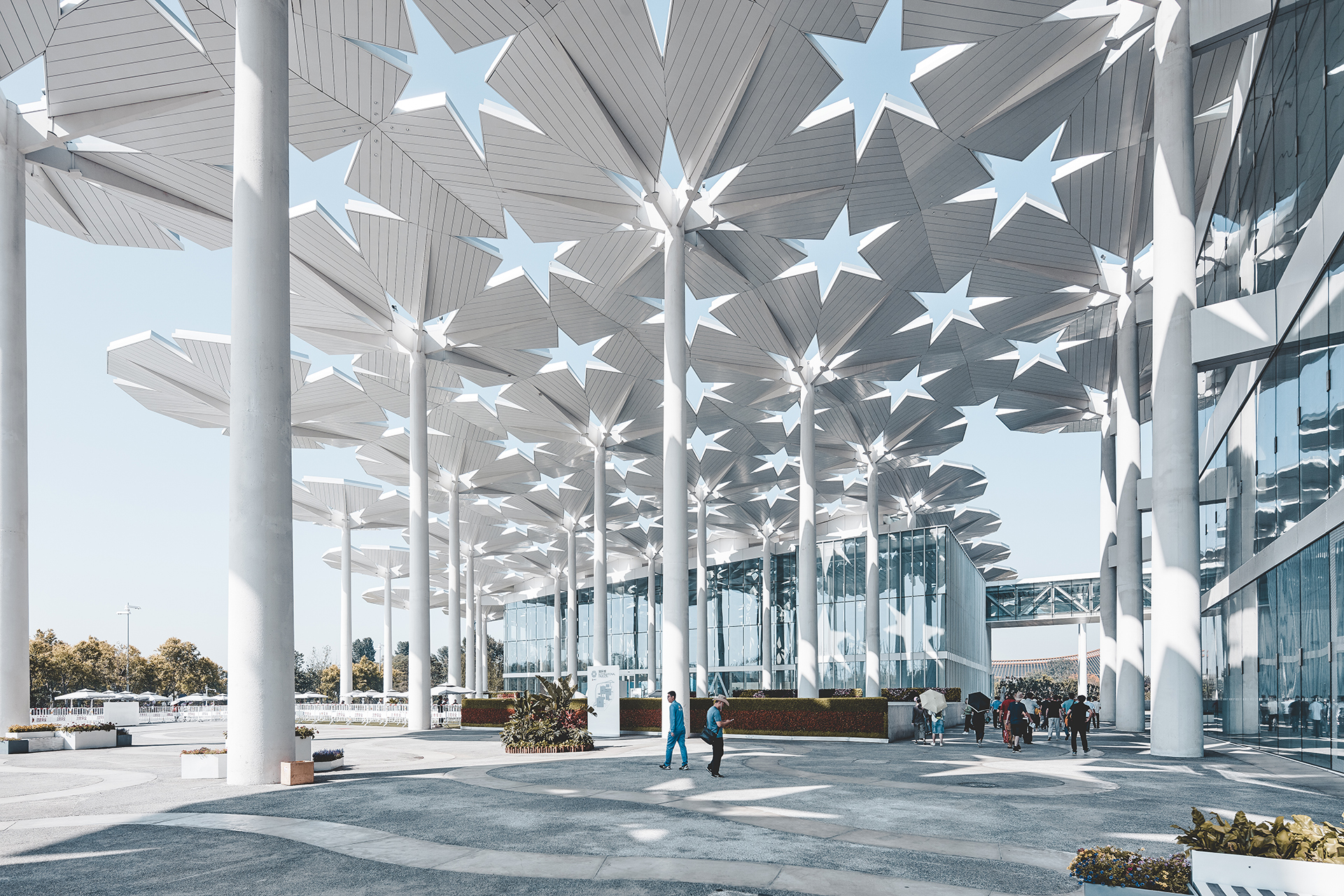

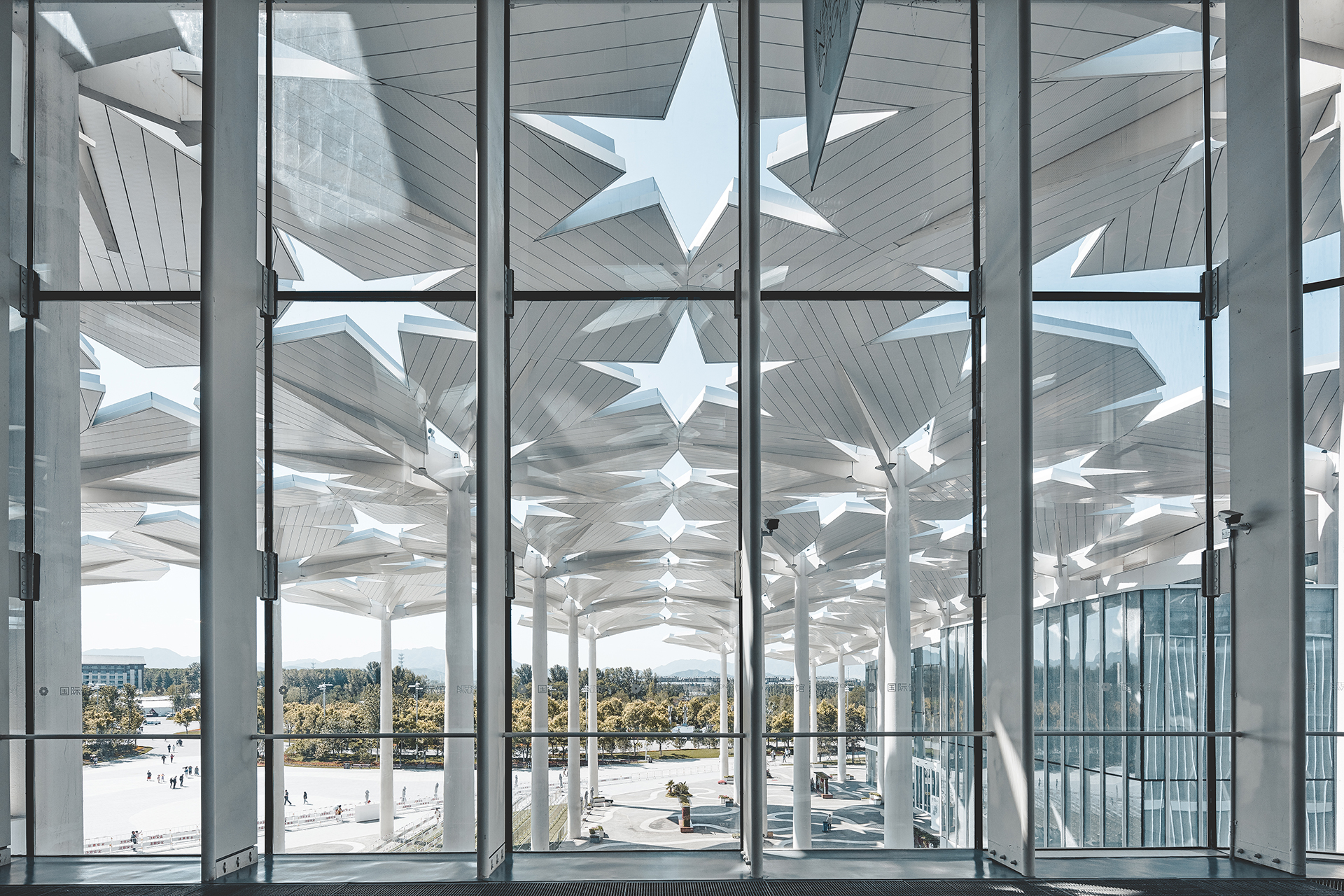

国际馆屋面为轮廓为球面,94朵花伞有94种造型,设计通过纵向压缩,将每4朵花伞统一为一个16.8X16.8矩阵网格,实现了对复杂造型的精确几何控制。漏斗形花伞利于雨水排放和收集利用,花伞上方覆盖光伏发电膜,体现绿色设计理念,花伞绚丽的夜景照明效果为2019北京世园会提供了最经典的记忆。



结构专业-设计特点

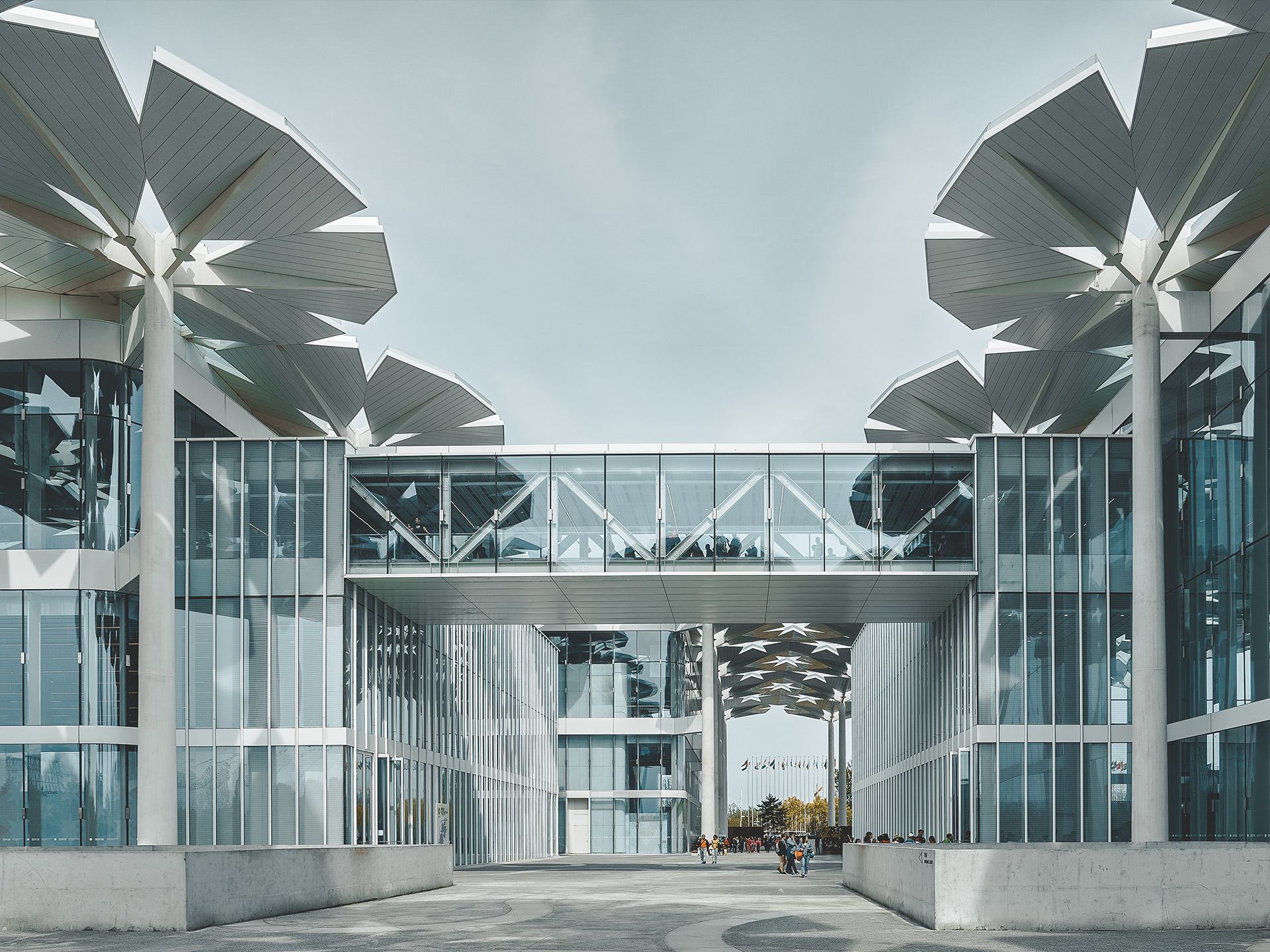

本项目由南北两个展厅组成,北展厅地上2层,南展厅地上1层,采用钢框架结构,双向柱网均为16.8m。北侧设1层地下室,采用钢筋混凝土框架—剪力墙结构。屋面的钢结构和2层的钢桁架连廊将南北展厅连成整体。屋面最高处标高23.65m,最低处15.82m,南北和东西向长度分别为201.7m和198.9m,未设结构缝。


创新采用异型钢框架结构体系,实现建筑“花海”理念。屋面94朵“花伞”组成的“花海”,是本项目最瞩目的造型特点。结构设计充分利用建筑“花伞”造型和找形“花瓣”的几何逻辑,“编织”既符合建筑外观造型又满足结构受力需要的异形钢框架。通过对异形钢框架单元和整体结构的深入分析,证明结构具有较好的受力特性:屋盖平面内刚度较大,可协调南北展厅变形和受力,结构抗侧刚度和整体性较强;折形屋盖通过竖向变形释放温度内力,实现超长结构不设缝。


构造、分析双措施,实现最细花伞柱。除了支承展厅楼层和吊挂幕墙的花伞柱外,大部分花伞柱仅承担上部轻型屋面,长细比是控制花伞柱截面的主要指标。为获得最小钢柱截面,采取以下措施:


1)加强对花伞柱的约束。柱底采用埋入式刚接柱脚;柱顶与屋盖主梁刚接;合理布置屋盖钢梁,提高屋盖整体变形协调能力,提升稳定承载能力。


2)准确求解变截面花伞柱长细比。花伞柱为变截面钢管柱,长细比计算复杂;异形框架无法简单套用规范公式求解计算长度。为此,通过整体屈曲分析,用欧拉公式反求框架柱计算长度和长细比,从而为确定框架柱截面尺寸提供定量依据。




设备专业-暖通、空调


  1. 本项目地上展厅属于高大空间,单层高到达20米以上,最大扩大50多米,三面玻璃幕墙结构,针对此特点采用全空气分层空调系统,侧送喷口送风,侧下回风,屋顶上排风。在保证人员活动区域的热舒适性同时,降低空调负荷,展厅上空热量通过上部排风机排出室外,为了更准确的实现设计意图,运用建筑模拟软件及气流、室内环境模拟软件对高大空间进行分层空调气流组织及室内温度场进行模拟计算,通过模拟结果调整侧送风口形式、布置间距及送风量,并在国际展厅设置送风塔实现气流组织均匀。


  2. 地上国际竞赛展厅、地下登录厅,多功能厅采用带热回收的全空气系统,采用转轮全热回收,全热回收效率大于60%。


  3. 地上展厅及地下登录厅及多功能厅等内扰作息变化较大的区域设置全空气变风量系统,送排风机根据负荷变化变频调节,确保区域温度在设计范围内,避免过冷过热现象,降低系统能耗。


  4. 全空气空调系统过渡季可加大新风运行,最大新风比70%,充分利用室外天然冷源,减少冷机开启时间。


  5. 地下停车库通风系统根据车流量和车库内的CO浓度控制风机启停,节省风机能耗。



设备专业-给排水


1.所有卫生器具配件均满足LEED节水器具要求,景观绿化采用喷灌、微灌等节水器具;


2.设置雨水收集及回用系统,最大限度减少自来水用水量;


3.冲厕、绿化用水、道路浇洒等采用市政中水;


4.水池、水箱溢流水位均设报警装置,防止进水管阀门故障时,水池、水箱长时间溢流排水。


5.本项目再生水设计使用量为62 m3/d,总用水量 114.3 m3/d。非传统水源利用率为54.2 %。


6.本项目展厅属于高大空间,南展馆净高超过12米,同时展馆花伞屋面为金属屋面和玻璃屋面的结合,无法安装固定喷头,根据本项目实际情况,考虑展厅整体效果和实际实施难度,从整体消防系统整合和优化出发,展厅高大空间采用自动消防炮灭火系统(带雾化装置)。


7.本项目为金属屋面和玻璃屋面结合的花伞屋面,且屋面整体带有弧度,设置屋顶消防水箱间确有困难,因此,在二层夹层设置消防水箱。在满足规范的前提下,保证屋面整体效果。


8.结合展馆花伞屋面的造型设置屋面雨水系统,每一个“花瓣”为独立的汇水面,设置2个DN100雨水斗和一根DN150雨水立管。


9.在展厅内布置展位沟,预留给水、灌溉水和排水条件,为后期实际使用预留灵活空间。并结合展位沟设置室内地埋式消火栓,保证展厅整体效果。




电气专业-综合效益





本项目在2019年北京世园会后已成为北京市全民休闲娱乐的重要场所,产生了良好的经济、社会效益。电气系统运行稳定可靠、维护管理方便,对电磁污染、声污染及光污染采取综合治理,达到环境保护相关标准的要求;夜景照明实现了城市亮化与节约电能兼顾的作用;分区分项独立计量和公共建筑能耗监测系统有利于后期运维;国际馆电气设计具有未来前瞻性,能适应各种类型展览和表演活动,能为延庆区经济发展发挥出良好的综合效益。



智能化专业-综合效益


本项目成功举办了2019年北京世园会开幕式及展会,国际馆是世园会的标志性建筑,智能化系统运行稳定可靠,满足了会时和重大活动的需求,受到各方好评,取得良好的社会效益。信息设施系统配置灵活且便于扩展升级,信息化应用系统达到国内领先水平,满足赛后运营需求。设置集成信息管理平台,保证体育中心的整体安全;通过建筑设备管理系统,对机电设备进行节能控制并提供舒适、高效、灵活的工作环境,产生良好的经济效益。
