珠海歌剧院

项目图册
  • 设计结束时间

    2012年08月

  • 竣工时间

    2016年12月

  • 建筑功能(地上、地下)

    剧院及相关用房、排演、后勤、机电、停车

  • 用地性质

    歌剧院

  • 设计使用年限

    50年

  • 建设用地面积

    57670㎡

  • 总建筑面积

    59000㎡

  • 地上面积

    31450㎡

  • 地下面积

    27550㎡

珠海歌剧院总建筑面积59000㎡, 包括1550座歌剧院、550座多功能剧院、室外剧场预留及旅游、餐饮、服务设施等。


珠海歌剧院的定位为:高雅的文化艺术殿堂、闻名的文化旅游胜地。她的意义不单是建造一所高品质的剧院,而是为珠海这座城市创造一个具有原创性、地域性和艺术性的标志性建筑。

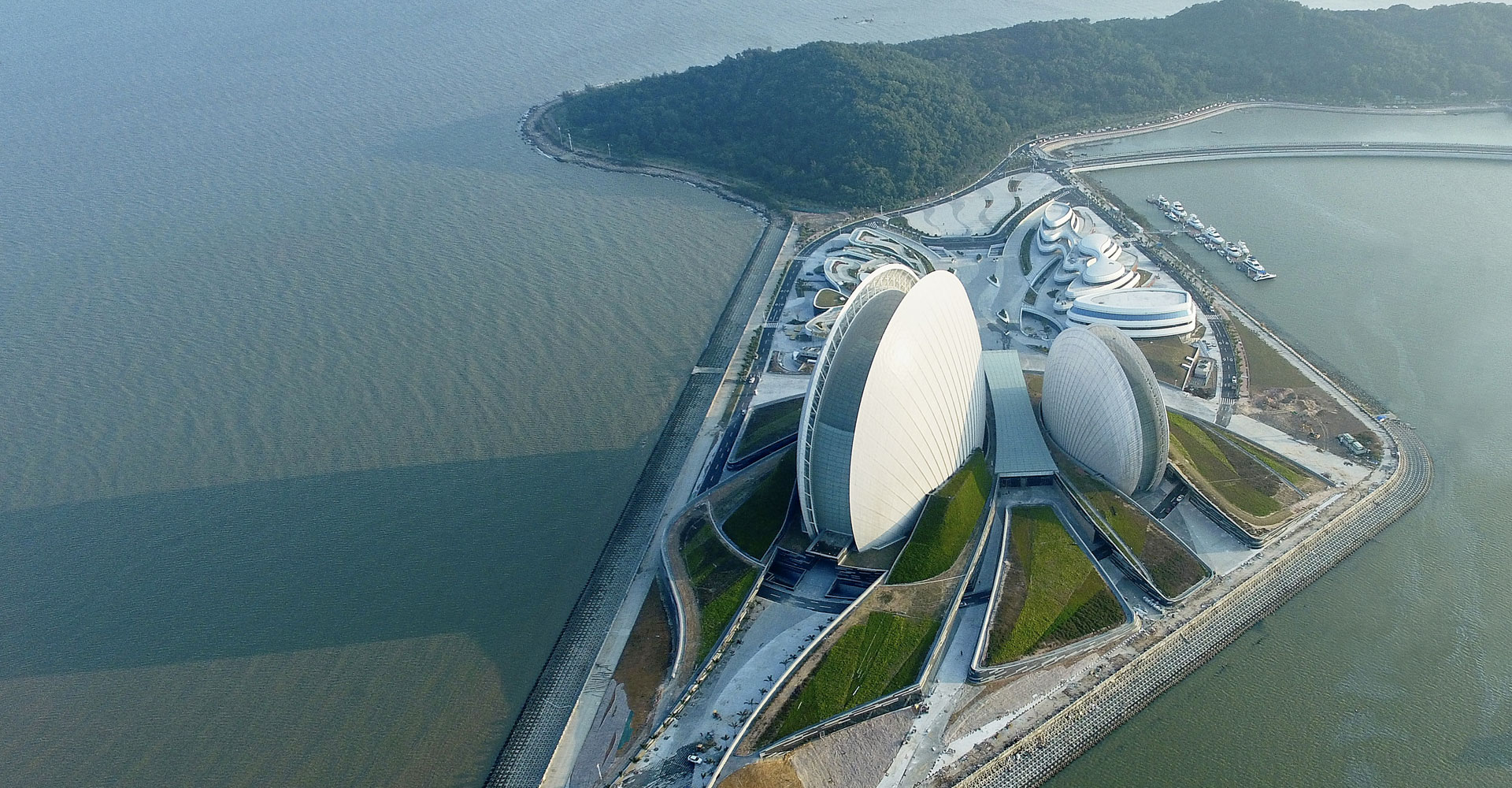

由于基地为人工填海而成,并且歌剧院为海岛的核心建筑,因此建筑的用地规划较为统一。工程总用地面积为57670㎡,主体建筑集中在海岛建筑环路的内侧,建筑限高小于100米,建筑自身的采光、通风环境十分优越。



建筑专业-设计理念与技术策略


使用功能:大剧场满足大型歌剧、舞剧(含芭蕾舞)、大型交响乐、大型综合文艺演出的需要;多功能剧场满足国内外各类综合文艺演出、实验话剧、室内乐、中型会议活动、时装表演、新闻发布等活动使用的要求。

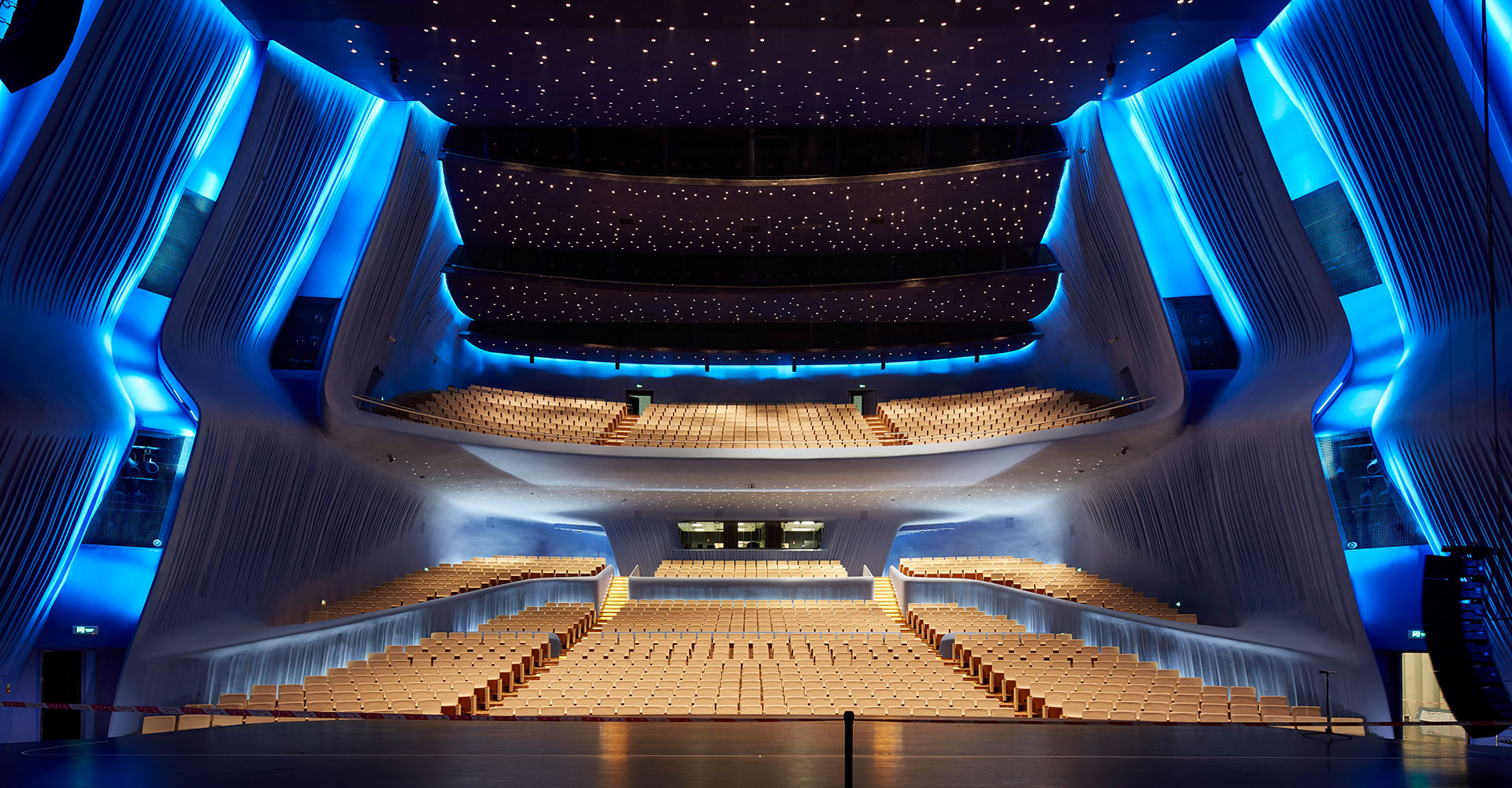

观众厅:设固定观众席1550座,观众厅容积按观众座位人均9.6m3考虑,厅内容积控制在 14900m3。


舞台、乐池:设主舞台、双侧台、后舞台,构成四面舞台形式。台口高度根据观众厅剖面设计作适当调整。乐池应可容纳三管制乐队演出需要。舞台、乐池的基本尺寸:

根据国际剧院建筑的声学标准和项目的实际需求,歌剧院以满足歌舞剧、交响音乐会、芭蕾舞剧等高雅艺术演出为主体,因此声学设计考虑采用可调混响设计,以保证厅内对不同的演出形式都具有相对理想的混响时间,使观众厅内音乐丰满、园顺、透明而有层次;



结构专业-设计特点


本工程位于珠海香洲东部距大陆最近距离约350米的野狸岛上,分为歌剧院、多功能剧场及附属建筑。设计使用年限为50年,耐久年限100年。建筑结构安全等级混凝土部分为一级,钢结构部分为一级。工程地基基础设计等级为乙级,建筑抗震设防类别按乙类考虑。


主体结构采用带少量钢筋混凝土框架的剪力墙结构,外壳结构采用空间网格结构体系。本工程具有楼板不连续、局部转换、扭转不规则、大悬挑及空间弧形墙等规则性超限,属于A级高度特别不规则复杂超限高层建筑。


针对超限情况,在设计中采用了SATWE和MIDAS两个软件进行了常规的结构分析及中大震分析,进行了多模型分析计算,包括贝壳钢结构与主体钢筋混凝土结构一起的整体分析模型(MIDAS建模),用来分析钢结构的强度和刚度等力学性能、不含钢结构的纯主体钢筋混凝土结构模型(PKPM建模)、不带主体钢筋混凝土结构的纯贝壳钢结构模型(MIDAS建模)。并采用ANSYS有限元软件进行整体稳定性和钢结构节点的分析,并采用了有针对性的加强措施,计算结构表明结构的各项指标基本满足现行规范的要求。



设备专业-暖通、空调


水系统分五个区域。空调水系统采取两管制异程系统,采用动态压差方案保证各区水力平衡。


歌剧院及多功能小剧场采用全空气定风量系统,末端座椅送风,送风温度21℃,送风温差4℃,采用二次回风进行再热,采用CO2浓度控制新风阀的开度,过渡季节采用全新风运行。


舞台区采用全空气定风量系统,主舞台送风口的布置在两侧第一道天桥下,使风口不能吹到幕和布景上,风口采用可调风口,吹向舞台的风口支管采用电动阀,主舞台、侧舞台、后舞台送风系统分开设置。过渡季可全新风运行,主舞台的排风系统设在上部,以便排除灯光产生的大量热量。其它大空间采用全空气定风量系统,小空间采用风机盘管或多联机系统。所有大空间均采用CFD模拟设计,为了保证剧院的噪声要求,采用了声学设计。



设备专业-动力


由于观众厅与其它辅助用房的运行时间不同,还有一些房间的温湿度要求不同,所以采用三种冷热源系统:


集中空调系统:由于消防水池有1980m3,所以空调系统充分利用消防水池预留水蓄冷条件,蓄冷的供回水温度为4/11℃,蓄冷率为25%。系统采用两台基载主机、一台蓄冷主机、两台热回收主机,热回收的热水用于化妆间的生活热水。制冷机房设在-6.5m标高处,冷却塔设在-0.05m标高,为了防止水被负压吸空,冷却水泵汽蚀,进行了详细的水利计算,保证足够的安全度。


变频多联机系统:主要用于辅助房间如化妆间、休息室、值班室、宿舍等,这些房间夏季供冷、冬季供热。


恒温恒湿空调:主要用于乐器库、琴房等。



设备专业-给排水


1、-4.50米层及以下采用市政直来水直接供水0.00层及以上采用变频供水装置加压供水。

2、主要由带热回收制冷机组和风冷热泵联合定时提供集中生活热水,个别区域热水由电热水器提供。

3、污废合流;雨污分流。

4、根据地形布置,部分屋面、场地雨水回收,处理后提供绿化及车库冲洗用水。



设备专业-消防给水及其他灭火设施


1、一路市政供水,室外消火栓系统单设加压环网。消防水池储存火灾期间内同时作用的室内、外消防用水量。

2、所有消防水系统均为临时高压消防给水系统。分为室外消火栓系统、室内消火栓系统、自动喷水灭火系统、大空间智能型主动喷水灭火系统、雨淋系统、水幕系统。

3、变压器室、变配电间以及各类不能用水扑救的电气类房间采用七氟丙烷气体灭火系统。

4、排油烟罩及烹饪部位设置灶具专用灭火设施。灭火器按规范配置。



电气专业-综合效益


照明和配电系统运行良好,为舒适的建筑环境提供稳定稳定、经济的电力供应。



设计总负责人:

设计总负责人:

朱小地、马泷、黄河

项目经理:

侯郁


建筑专业-负责人

朱小地、马泷、黄河、金国红、栾波、陈辉


结构专业-负责人

侯郁、束伟农、朱忠义、陈林、宋玲、卜龙瑰

设备专业-负责人

夏令操、蔡志涛

电气-负责人

孙成群、刘蓉川、彭江宁

经济-负责人

高峰
